本發明提供一種鐵西自動布料機，旨在達到可以連續布料，并且可以根據不同規格的混凝土預制構件，調節布料混凝土量，以及實時觀測料斗內剩余混凝土量的目的，其所采用的技術方案是：鐵西自動布料機

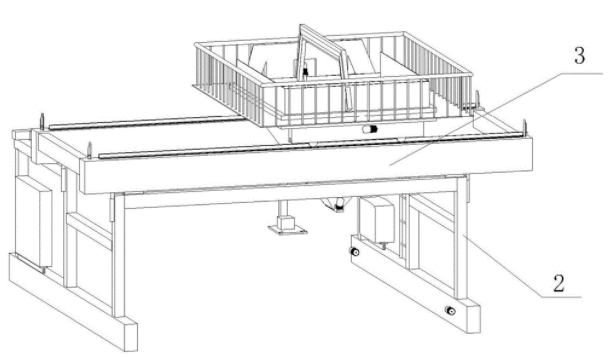

      一種鐵西自動布料機，有延地面縱向、無限延伸的兩個或兩個以上的軌道，兩個所述軌道之間放置有預制混凝土模具，所述布料機有下部的布料機框架主體、上部的布料裝置，所述布料裝置通過導向機構與所述布料機框架主體連接，所述布料裝置通過所述導向機構固定在所述布料機框架主體上方，所述布料裝置相對布料機框架主體可以上下浮動，所述布料裝置與所述布料機框架主體之間設置有壓力傳感器，所述布料機框架主體底部帶有兩個滑輪，所述滑輪與所述軌道滑動連接。

      所述布料裝置有兩個主桁架和料斗，所述料斗位于兩個所述主桁架之間，所述主桁架與所述軌道相垂直，所述料斗有頂部的進料口、中部的料斗主體和底部的出料口，所述料斗主體通過第二滑輪與所述主桁架滑動連接，所述布料機還帶有操作座椅和顯示屏，所述顯示屏固定在所述料斗主體上，所述操作座椅通過支架支撐，懸空設置在所述顯示屏前方，所述出料口帶有出料擋板。

      導向機構對布料裝置和布料機框架主體起到連接、保護作用，保證布料裝置在布料機框架主體上方上、下移動時不會產生偏移，保證布料裝置在布料機框架主體上方可以直上直下浮動，不會左右晃動。布料裝置帶有料斗內盛裝有混凝土，料斗內裝有的混凝土量，會通過壓力傳感器感應得到，壓力傳感器將感應信號通過管路輸送至顯示屏上，工作人員通過顯示屏顯示讀取數據，可以得知料斗內的混凝土量是多少。布料裝置相當于稱中的承重板，料斗內的混凝土量可以準確的通過壓力傳感器感應到，并且傳送至顯示屏上，供工作人員讀取，并且工作人員可以通過遙控器控制出料擋板的開啟、關閉。出料擋板開啟后，混凝土在泄放過程中，壓力傳感器實時感應混凝土泄放數據，并傳輸?shù)斤@示屏上，混凝土在泄放過程中，顯示屏上的數據在不斷跳動，隨著混凝土量的改變，顯示屏上的數據實時變化。操作人員坐在操作座椅上，通過讀取顯示屏數據，對出料擋板的開、閉進行控制，進而控制混凝土泄放量。

      在兩個軌道之間、沿軌道縱向方向連續排列有多個預制混凝土模具，布料機通過滑輪與軌道滑動連接，布料機可延軌道縱向移動，布料機可在軌道上向前移動或向后移動，隨著布料機延軌道向前移動，布料機可以連續向模具內注入混凝土，方便布料機可以連續向排列好的混凝土模具內布料，快速、連續的從一個混凝土模具移動到下一個混凝土模具，過程中無需停頓，并且放料量可控，料斗內剩余混凝土量、放料量都可通過顯示屏顯示讀取。料斗可延主桁架橫向滑動，方便橫向調節出料口相對混凝土模具的位置，以及方便料斗在橫向方向上向混凝土模具內布料。因此，布料機相對混凝土模具，在縱向方向、橫向方向上均可調節，可達到向混凝土模具內均勻布料的目的。

      布料裝置與布料機框架主體之間設置有壓力傳感器的這種結構，料斗及主桁架相當于稱重盤，壓力傳感器對料斗內的混凝土量進行感應，并將感應信號傳輸、顯示到顯示屏上，供操作人員讀取，并且操作人員可以知道布料機在工作過程中每次泄放的混凝土量。

      操作人員通過操控遙控器控制出料擋板的開合，壓力傳感器將感應數據傳遞到顯示屏，顯示屏上的數據實時更新，根據制作混凝土預制構件的規格不同，所需要的混凝土量也不同，通過讀取顯示屏上的數據，可知道向混凝土模具內泄放的混凝土量，及料斗內剩余的混凝土量，進而可以知道每次泄放的混凝土量，可以控制每次向混凝土模具內泄放的混凝土量。腳踏式開關可控制布料機在軌道上前進、后退，采用在座椅位置處設置腳踏形式的按鈕，更方便操作。

      上述一種鐵西自動布料機，更進一步地，所述布料機框架主體頂部帶有兩個副桁架，所述主桁架設置在所述副桁架上方，所述主桁架與所述副桁架相平行，所述主桁架通過所述導向機構與所述副桁架連接，所述副桁架兩端焊接有角鋼，所述主桁架下表面焊接有第二角鋼，所述第二角鋼插入所述角鋼內，所述角鋼與所述第二角鋼組成導向機構。導向機構通過角鋼和第二角鋼組成，第二角鋼插入角鋼內，在角鋼內可以在第二角鋼內上、下浮動，并且由于采用角鋼這種結構，承接布料裝置和布料機框架主體的同時，對壓力傳感器的浮動部件也進行了保護，保證浮動部件可以直上、之下浮動，不發生偏移。

      所述壓力傳感器、所述導向機構是四個，分別設置在所述副桁架和所述主桁架的兩端，所述壓力傳感器設置在所述副桁架和所述主桁架之間，放置在所述副桁架兩端，與所述主桁架相接觸。在布料裝置與布料機框架主體之間設置有4個壓力傳感器和導向機構，分別放置在布料機框架主體的四個角落處，起到承接布料裝置的同時，由于壓力傳感器及導向機構分布在四周，可以對布料裝置內盛裝的混凝土進行測量。
